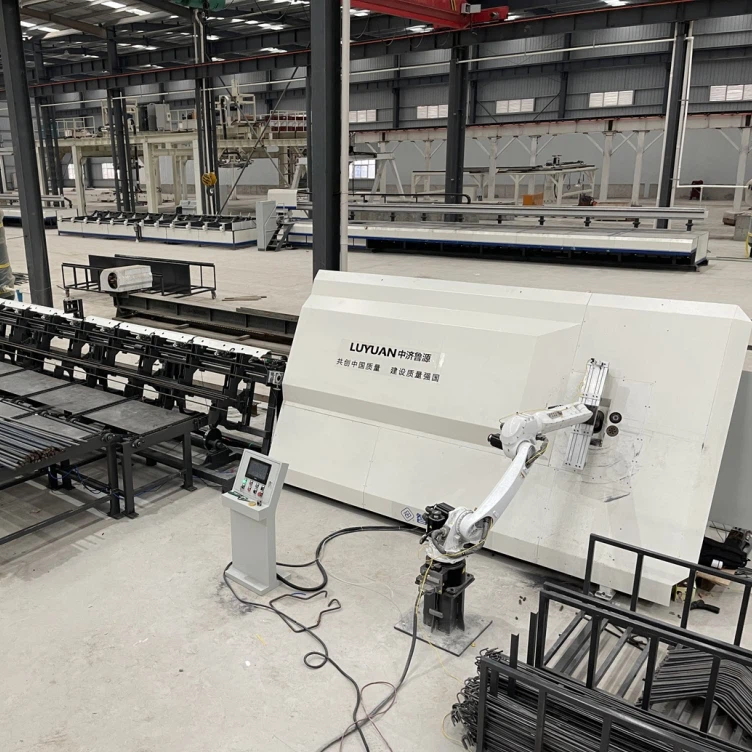

Lywg -16 dt automātiskā tērauda stieņa liekšanas mašīna

Tas radoši apvieno Eiropas līknes iztaisnošanas tehnoloģiju, straujo stieņa un stieples pastiprināšanas tehnoloģiju un fiksēta izmēra griešanas tehnoloģiju, lai sasniegtu daudzfunkcionālu mašīnu.

Video

Parametri

Aprīkojuma modelis	Lywg -16 dt
Stiepļu apstrādes diapazons	Φ6-12
Stieples iztaisnošanas metode	Līkuma iztaisnošana
Bāru apstrādes joma	Φ14-16
Stieņu iekraušanas metode	Automātisks
Maksimālais stikla diagonālais sānu garums	1500 mm
Maksimālais stiepļu padeves ātrums	100m/min
Maksimālais joslu padeves ātrums	70m/min
Maksimālais liekšanas ātrums	1100 grādu /s
Garuma precizitāte	± 1 mm
Leņķa precizitāte	± 1 grāds
Iekārtas jauda (ražošanas līnija)	50 kW
Iekārtas jauda (resursdatora mašīna)	38 kW
Operatoru skaits	1 persona
Ražošanas efektivitāte	1 tonnas stundā
Okupētā teritorija (saimnieka mašīna)	4.4m×1.7m
Okupētā teritorija (ražošanas līnija)	20m×4.5m

product-832-371

Kā parādīts attēlā, (a) ir paredzēts tērauda stieņu izstrādājumu apstrādei. Šī apstrādes forma ir sarežģītāka tērauda stieņu apstrādē, jo tā ir saistīta ar vērpes galvas maiņu. Kā parādīts (b) attēlā, tērauda stienis ir savīti figūras formā ar mijiedarbības spēku starp sagriešanas spīli un tērauda stieni. Lai stieni veidotu formā, kas parādīta a) attēlā, vērpes spīlei jābūt pagrieztai zem stieņa, lai saliektu stieni, ko panāk ar pārvietojamās plāksnes kustību. Īpašais process ir šāds: a, aktivitātes plāksne virzās uz vertikālo papīra pusi, kas galvenokārt ir, lai neļautu aktivitātes plāksnei saskarties ar tērauda stieni, pārvietojoties augšup un lejup. B. Kustīgā plāksne virzās uz augšu, līdz visa kustīgā plāksne atrodas virs tērauda stieņa. C, Darbības plāksne virzās uz āru vertikālā papīra virzienā, šis process ir 1. solis. D. D disks griežas apgriezts process, šajā laikā ass atrodas virs tērauda stieņa, un savītā spīle atrodas zem tērauda stieņa. Pēc iepriekšminēto četru soļu pabeigšanas tērauda stienis var būt saliekts uz augšu, un tērauda stienis ir saliekts formā, kas parādīta c) attēlā. Visbeidzot, to pašu metodi izmanto, lai atjaunotu vērpes spīles stāvokli b) attēlā, un apstrādi b) attēlā var vēlreiz pabeigt, lai iegūtu tērauda stieņa produktu, kā parādīts a) attēlā. Visa procesa laikā pagrieziena spīle vienmēr pārvietojas ap asi.

Griešanas instrumenta galva atrodas vērpes daļas priekšā. Kad produkts ir pabeigts pārstrādē, rūpnieciskais dators nosūta signālu, lai atvērtu elektro-hidraulisko vārstu, lai vadītu instrumenta galvas kustību, lai sagrieztu tērauda stieni.
